SV: Ta emot ADS-B med Raspberry Pi

[J L]

Hej Lars och övriga.


Här är lite mera att suga på för egna tester, kan vara skoj att prova.


Här kan ni lyssna på mottagaren hemma hos mig.

http://audio.radarbox24.com:8000/PGANRB300392

Ni kan även se på www.radarbox24.com<http://www.radarbox24.com> ca 60% av objekten i luften, flera filtreras bort.

Stockholmspolisens helikopter, ambulansflyget Uppsala, mm kan man följa på RB24 sidan.

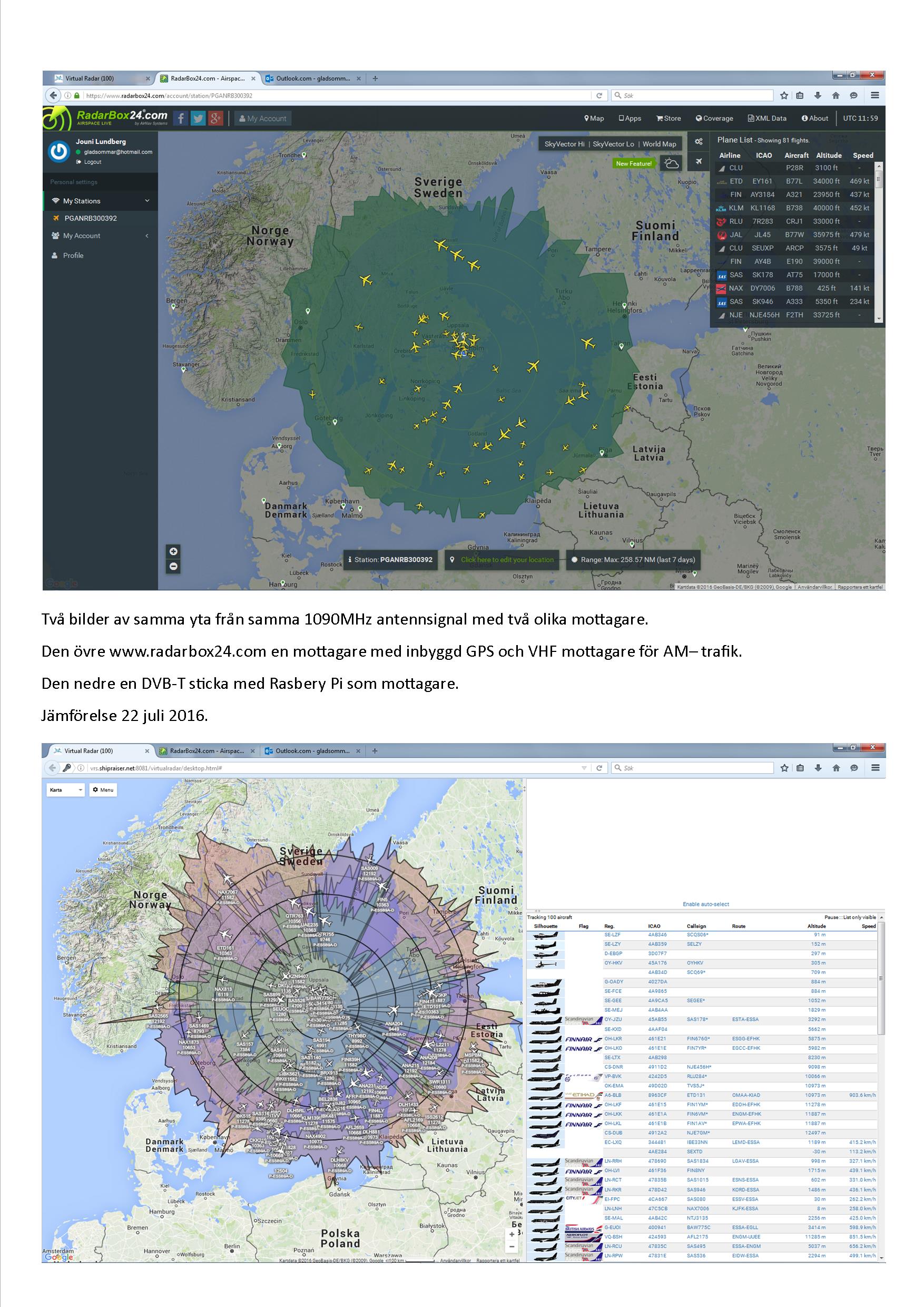

Nedan kan en täckningskarta ses med en fabrikstillverkad mottagare och en vanlig DVB-T , USB TV sticka från Tradera/E-bay 160Kr.


Vid högtryck kan upp mot 360 nm mottagas, största problemet är paket kollisioner vid trafik i tät luftrum. Ringarna i bild är 100km. Nedre bilden visar även flyghöjden på mottagna paket.


Notera även antalet objekt på båda bilderna tagna vid samma tidpunkt, den övre öppen på nätet, fördröjd ca: 15 sekunder för att minska sabotage risken den nedre är live med fler objekt.


Flera antenn beskrivningar finns på nätet och vill man ha en LNA, kan man köpa en linjeförstärkare till satelit TV.

Den går 950 - 2250 MHz med en förstärkning på 16-20dB NF är bra nog och tål mycket signal
( max ut 105dBµV 2 ch 38MHz QPSK )

75 Ohm kabel används med fördel, har lägre dämpning än 50 Ohm med högre Q och mindre kapacitans.


[cid:f02bf3c6-7c44-46f3-9c0e-681b12503299]

RadarBox24.com - Airspace Live - Pure ADS-B Flight Tracker<http://www.radarbox24.com/>
www.radarbox24.com
RadarBox24.com - Pure ADS-B Flight Tracker - The world's most popular Mode-s - ADS-B receiver is now available online and on mobile apps.





[https://gfx5.hotmail.com/mail/w4/pr04/ltr/emoji/Emoji_0263A.gif]  73 / mmo


________________________________
Från: SK5UM <sk5um-bounces at mailman.qth.net> för Lars Thunberg <lars at larsthunberg.se>
Skickat: den 14 augusti 2016 21:15
Till: sk5um at mailman.qth.net
Ämne: Ta emot ADS-B med Raspberry Pi

>|<
>|<  N Y H E T S B R E V E T
>|<
>|<  Flens Radioamatörer SK5UM
>|<  Katrineholms Radioamatörer SA5RG
>|<  Nynäshamns Radioamatörer SK0BJ
Hej!

I sommar har jag testat lite annat än amatörradiosatelliter, nämligen
mottagning av flygplansdata på 1090 MHz kallat ADS-B. I samband med att
jag köpte en SDR-mottagare Airspy Mini och en Rasberry Pi 3 blev det
lite roligt att labba med ADS-B, som verkar vara en ganska populär hobby.

Jag kör med följande utrustning och har ca. 350 km
räckvidd/mottagningsområde:

- 5/8 1090 MHz antenn från eBay-säljaren stanislavpalo130
- Preamp LNA4ALL med bias tee dvs. matning via koaxkabeln
- Ca. 20 m HFX 50 1336-PVC coaxkabel
- Airspy Mini SDR-mottagare
- Programmet ADSB Spy för Airspy Mini
- Virtual Radar Server för visualisering av flygplanen

Länkar till hårdvara och programmen finns här (scrolla längst ner):

http://www.larsthunberg.se/wordpress/?page_id=2369

Jag håller på med en installationsguide för Raspberry Pi, återkommer när
jag skrivit den klart.

73
Lars SM0TGU
